Nyinstallation och balansering av industriventilation med luftbehandlingsaggregat i Abrahamsberg, Bromma

Projektet omfattade nyinstallation och balansering av ett komplett FTX-system med två luftbehandlingsaggregat i en industrifastighet i Abrahamsberg, Bromma. Uppdraget utfördes åt en fastighetsägare som behövde stabilt inneklimat för lätt industri och kontor samt förbättrad energieffektivitet. Arbetet planerades under tidig vinter och avslutades i mars 2026 med godkända funktionsprov och dokumenterad injustering.

Genomförande och teknik

Förstudien genomfördes med platsbesök, flödesmätningar och granskning av befintlig el- och styrinfrastruktur. Kraven på tilluftstemperatur, ljudnivåer och driftstider fastställdes tillsammans med beställaren. Projekteringen utfördes enligt AMA VVS & Kyla 22 och ritningar togs fram i samordning med övriga discipliner. Den valda lösningen baserades på två FTX-aggregat med roterande värmeväxlare och EC-fläktar. Systemet dimensionerades för behovsstyrd ventilation via tryckgivare samt zonvisa CO₂- och temperaturgivare i kontorsdelen.

Montaget startade med rivning av äldre kanaler och sanering av montageytor. Nya huvudkanaler i galvaniserat spiro DN 250–500 installerades och upphängningar etablerades med gummiavskiljare för att minimera stomljud. Brandskyddet säkrades med brandspjäll EI60S vid sektioneringar och ljuddämpare monterades före känsliga utrymmen. I produktionsdelen installerades robusta frånluftskåpor och i kontorsdelen monterades tilluft via perforerade längsgående kanaler för jämn spridning. Kondens- och värmeisolering utfördes med mineralull 50 mm och ytskikt av armerad alu-duk, medan köldbryggor bröts med distanssystem vid genomföringar.

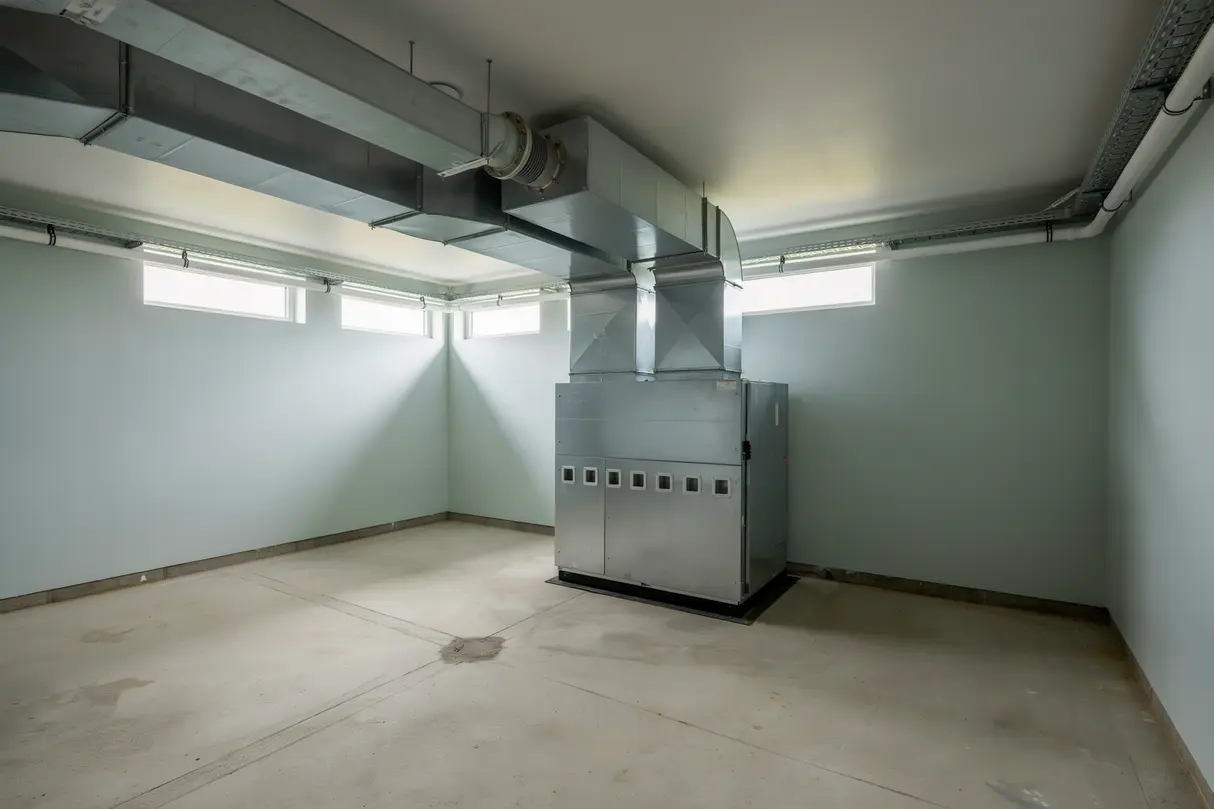

Aggregaten placerades i separat teknikrum. Kondensavlopp drogs till golvbrunn med luktlås och droppskål. Elmatning och potentialutjämning färdigställdes i samråd med elentreprenören. Styr och övervakning kopplades till befintligt fastighetsnät via BACnet, och parametrar för nattkyla, frostskydd och brandfunktion laddades enligt driftsinstruktion. Filterlösningen specificerades med ePM1 60 % i tilluft och ePM10 i frånluft, och filterläckage kontrollerades med differenstryck efter uppstart.

Injusteringen genomfördes etappvis. Grovbalansering utfördes med referenstryck 100 Pa i huvudstam och därefter finjusterades VAV-spjäll per zon. Flöden verifierades med balometer och varmtråd. Ljudnivåer mättes i kontorsrum och hamnade under målvärdet 35 dB(A). Systemets SFP-värde uppmättes till en nivå som låg under projekterad gräns och värmeåtervinningens verkningsgrad loggades till över 80 % under normaldrift. Efter sju dagars driftoptimering justerades tidkanaler och börvärden för att matcha verksamhetens skiftgång.

Bygg- och arbetsmiljöhanteringen omfattade kranlyft för aggregat, avspärrad zon i gårdsmiljö och egenkontroller av infästningar. Arbetet samordnades med produktionen genom kvälls- och helgarbete för att undvika driftstopp. Vid idrifttagning genomfördes funktionstest av brandspjäll, larmkedjor och återstart. OVK genomfördes av oberoende sakkunnig och protokollet godkändes i mars 2026.

Resultatet gav ett stabilt och dragfritt inneklimat i både industri- och kontorsdel. Temperaturvariationer minskade, luftkvaliteten förbättrades och energianvändningen sänktes tack vare effektiv värmeåtervinning och behovsstyrning. Dokumentation i form av relationshandlingar, drift- och underhållsinstruktion samt injusteringsprotokoll överlämnades till beställaren, och driftpersonal fick en genomgång på plats.
